راهنمای خرید و قیمت شیر برقی دیگ بخار | انتخاب مدل مناسب و نکات فنی

در این مقاله به بررسی راهنمای خرید و قیمت شیر برقی دیگ بخار پرداخته‌ایم. شیر برقی یکی از قطعات مهم در کنترل جریان سیالات و عملکرد ایمن سیستم‌های بخار است. همچنین انواع شیر برقی، نحوه عملکرد، عوامل مؤثر بر قیمت، ویژگی‌های فنی و نکات مهم هنگام خرید را بررسی کرده‌ایم تا بتوانید با توجه به فشار کاری، دما، جنس بدنه و نوع کاربرد، بهترین شیر برقی را برای دیگ بخار خود انتخاب کنید.

راهنمای خرید و قیمت شیر برقی دیگ بخار؛ چه مدلی برای خط بخار مناسب است؟

برای خرید شیر برقی دیگ بخار، تنها بررسی قیمت یا سایز اتصال کافی نیست. شیر باید با دما، فشار، اختلاف فشار، دبی بخار، جنس آب‌بند و ولتاژ مدار فرمان سازگار باشد. انتخاب نادرست می‌تواند باعث بسته‌نشدن مسیر، افت راندمان، خرابی بوبین و توقف تولید شود. در این راهنما از تعریف شیر برقی بخار و انواع آن شروع می‌کنیم، سپس معیارهای انتخاب، عوامل تعیین‌کننده قیمت، اشتباهات رایج و پرسش‌های خریداران را توضیح می‌دهیم تا پیش از استعلام، مشخصات فنی موردنیاز را بدانید.

شیر برقی دیگ بخار چیست و چه کاربردی دارد؟

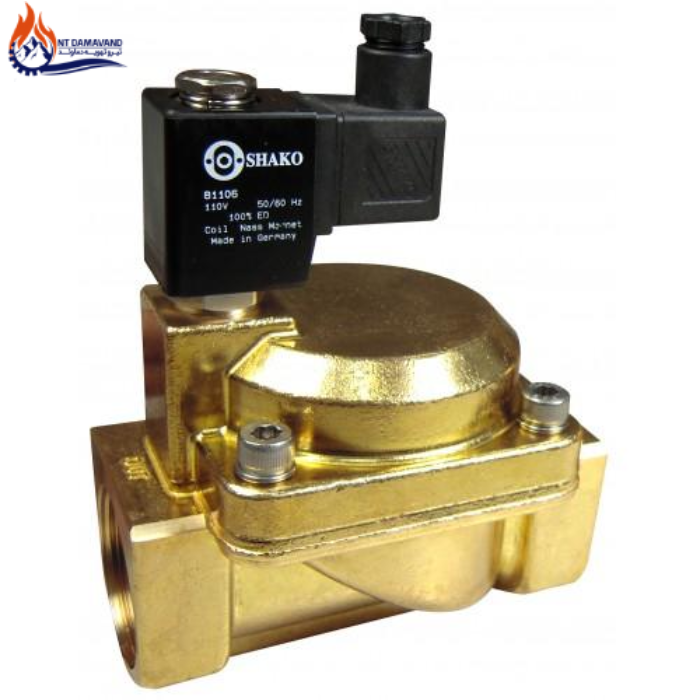

شیر برقی یا Solenoid Valve یک تجهیز الکترومکانیکی برای باز و بسته‌کردن خودکار مسیر سیال است. در سیستم‌های بخار، بوبین با دریافت فرمان الکتریکی مکانیزم شیر را فعال می‌کند و امکان قطع یا وصل جریان بخار را فراهم می‌سازد. این قطعه ممکن است در خطوط توزیع بخار، تجهیزات مصرف‌کننده بخار یا مدارهای کنترلی فرایند استفاده شود؛ اما هر شیر برقی که برای آب ساخته شده، لزوماً برای بخار مناسب نیست.

بخار اشباع در فشارهای کاری بالاتر، دمایی بسیار بیشتر از آب سرد دارد و در بخار فوق‌گرم نیز شرایط سخت‌تر می‌شود. در نتیجه متریال بدنه، آب‌بند و محدوده فشار و دما باید مطابق دیتاشیت سازنده انتخاب شوند. شیر برقی کنترل فرایند را نباید با شیر اطمینان دیگ بخار اشتباه گرفت؛ شیر اطمینان یک تجهیز مستقل و حیاتی برای حفاظت در برابر افزایش فشار است.

انواع شیر برقی مناسب بخار

۱. شیر برقی نرمال کلوز و نرمال اوپن

مدل نرمال کلوز (NC) در حالت بدون برق بسته است و با دریافت فرمان باز می‌شود؛ مدل نرمال اوپن (NO) در حالت بدون برق باز باقی می‌ماند. انتخاب این وضعیت به تحلیل خطر فرایند، منطق تابلو برق و شرایط قطع برق وابسته است. در بسیاری از کاربردهای قطع جریان، NC گزینه قابل بررسی است؛ بااین‌حال نباید آن را بدون بررسی طراحی سامانه، به‌صورت پیش‌فرض جایگزین تجهیز موجود کرد.

۲. شیر مستقیم، نیمه‌مستقیم و پایلوت‌دار

در شیر مستقیم، نیروی بوبین مستقیماً مکانیزم را حرکت می‌دهد و بعضی مدل‌ها حتی در اختلاف فشار صفر کار می‌کنند. در شیر پایلوت‌دار، فشار سیال به جابه‌جایی عضو اصلی کمک می‌کند؛ بنابراین بسیاری از مدل‌های آن برای عملکرد صحیح به حداقل اختلاف فشار مشخص نیاز دارند. نوع نیمه‌مستقیم بسته به طراحی می‌تواند برای برخی شرایط فشار پایین مناسب باشد. ظرفیت عبور، محدودیت فشار و دمای هر سری باید از کاتالوگ همان مدل کنترل شود.

۳. شیر پیستونی یا دیافراگمی

شیرهای پیستونی و دیافراگمی هر دو در بازار تجهیزات صنعتی دیده می‌شوند، اما طراحی داخلی و جنس قطعات آن‌ها یکسان نیست. برای بخار داغ، مدل دارای تأیید صریح سازنده برای Steam اهمیت بیشتری از ظاهر مشابه دو قطعه دارد. وجود عبارت «مناسب بخار» روی دیتاشیت، محدوده دمای مجاز و نوع آب‌بند را بررسی کنید؛ آب‌بندهای رایج شیر آب ممکن است در خط بخار دوام نیاورند.

جدول سریع انتخاب شیر برقی بخار

معیار	چه چیزی بررسی شود؟	پیامد انتخاب اشتباه
سیال و دما	بخار اشباع یا فوق‌گرم؛ بیشینه دمای واقعی	آسیب به آب‌بند و نشتی
فشار کاری	فشار ورودی، خروجی و حداکثر فشار مجاز	عملکرد نامطمئن یا آسیب
اختلاف فشار	حداقل و حداکثر ΔP در شرایط واقعی	بازنشدن شیر پایلوت‌دار
سایز و دبی	قطر لوله، ظرفیت جریان و ضریب Kv/Cv	افت فشار یا جریان ناکافی
ولتاژ بوبین	۲۴V DC، ۲۴V AC، ۲۲۰V AC یا مقدار پلاک	سوختن یا عمل‌نکردن بوبین
حالت پیش‌فرض	NC یا NO بر اساس منطق ایمنی	رفتار ناخواسته در قطع برق
جنس و اتصال	برنج/برنز/استیل و رزوه‌ای/فلنجی	خوردگی یا ناسازگاری نصب

نکته مهم پیش از خرید شیر برقی دیگ بخار

۱. فشار و دمای واقعی خط را مشخص کنید

فشار اسمی دیگ، الزاماً همان فشار موجود در محل نصب شیر نیست. فشار خط را در زمان راه‌اندازی، کار پایدار و توقف بررسی کنید و دمای واقعی بخار را هم به دست آورید. اگر بخار فوق‌گرم است، باید مدل مشخصاً برای همان محدوده طراحی شده باشد. هرگز تحمل فشار بالا را معادل تحمل حرارت بالا در نظر نگیرید.

۲. به حداقل اختلاف فشار توجه کنید

یکی از خطاهای پرتکرار، نصب شیر پایلوت‌داری است که به اختلاف فشار نیاز دارد، روی مسیری که اختلاف فشار کافی ندارد. در این شرایط ممکن است بوبین سالم باشد اما مسیر باز نشود. انتخاب شیر مستقیم یا مدل مناسب شرایط کم‌فشار باید با دیتاشیت و محاسبه دبی انجام شود.

۳. سایز اسمی را با ظرفیت عبور اشتباه نگیرید

دو شیر با اتصال یکسان ممکن است روزنه و ضریب عبور متفاوت داشته باشند. برای جلوگیری از افت فشار نامطلوب و توزیع نامناسب بخار، فقط به سایز ½، ¾ یا ۱ اینچ اکتفا نکنید؛ دبی موردنیاز و Kv/Cv، فشار بالادست و پایین‌دست را نیز بررسی کنید.

۴. ولتاژ و نوع جریان بوبین را تطبیق دهید

بوبین ۲۲۰ ولت AC با ۲۴ ولت DC قابل جایگزینی مستقیم نیست. فرکانس برق، توان مصرفی، کلاس عایقی، درجه حفاظت در برابر رطوبت و شرایط کارکرد دائم نیز مهم‌اند. به‌خصوص در موتورخانه مرطوب یا گرم، انتخاب بوبین نامناسب می‌تواند عمر تجهیز را کوتاه کند.

۵. جنس بدنه و آب‌بند را جدی بگیرید

بدنه برنجی یا برنزی در برخی خطوط بخار کاربرد دارد و استیل در شرایط خاص فرایندی، خوردگی یا الزامات بهداشتی مطرح می‌شود. در کنار جنس بدنه، جنس سیت و آب‌بند تعیین‌کننده است. درباره PTFE، گرافیت یا متریال دیگر تنها طبق محدوده مجاز اعلام‌شده برای مدل موردنظر تصمیم بگیرید.

۶. شرایط نصب و تعمیرپذیری را بسنجید

جهت حرکت بخار باید با فلش بدنه هماهنگ باشد و جهت نصب مجاز بوبین و شیر از دستورالعمل سازنده گرفته شود. دسترسی برای سرویس، صافی مناسب در بالادست در صورت توصیه سازنده و مدیریت میعانات می‌تواند به پایداری سیستم کمک کند. وجود قطعات یدکی اصلی نیز در هزینه مالکیت اثر دارد.

۷. اصالت کالا و مدارک فنی را بررسی کنید

پیش از پرداخت، کد فنی کامل، تصویر پلاک، دیتاشیت معتبر، کشور سازنده، شرایط گارانتی و امکان تأمین بوبین جایگزین را بخواهید. صرفاً شباهت ظاهری محصول یا ادعای فروشنده برای احراز سازگاری کافی نیست. در پروژه‌های حساس، تأیید مهندس مسئول تاسیسات ضروری است.

قیمت شیر برقی دیگ بخار به چه عواملی بستگی دارد؟

قیمت شیر برقی بخار ثابت نیست و به شرایط بازار، برند، کشور سازنده و ویژگی‌های فنی وابسته است. در زمان مقایسه قیمت‌ها، ارزان‌ترین مدل لزوماً کم‌هزینه‌ترین انتخاب نیست؛ زیرا خرابی یا نشتی در خط بخار می‌تواند هزینه تعمیرات و توقف فرایند را افزایش دهد. برای اعلام قیمت روز باید مشخصات دقیق و موجودی همان کد کالا بررسی شود.

عامل قیمت	اثر احتمالی بر هزینه
تحمل دما و فشار	مدل‌های ویژه شرایط سخت معمولاً گران‌ترند
سایز و ظرفیت جریان	افزایش سایز و ظرفیت اغلب هزینه را بالا می‌برد
برند و اصالت	خدمات، استاندارد تولید و اصالت بر ارزش اثر دارند
جنس بدنه و آب‌بند	آلیاژ و اجزای تخصصی می‌توانند هزینه را افزایش دهند
بوبین و تجهیزات جانبی	ولتاژ خاص، کانکتور و درجه حفاظت مؤثرند
خدمات و قطعات یدکی	قیمت اولیه را همراه هزینه نگهداری بسنجید

برای استعلام کاربردی، مشخص کنید شیر در مسیر بخار، آب تغذیه یا سوخت مشعل نصب می‌شود؛ این سه کاربرد الزاماً به یک نوع شیر نیاز ندارند. سپس فشار و دمای کار، دبی، سایز اتصال، ولتاژ، حالت NC/NO و کد قطعه فعلی را اعلام کنید. در صورت نبود این داده‌ها، پیشنهاد قیمت ممکن است به انتخاب نادرست منتهی شود.

تفاوت شیر برقی خط بخار با شیر برقی مشعل

نام «شیر برقی دیگ بخار» گاهی برای دو تجهیز کاملاً متفاوت استفاده می‌شود: شیر کنترل عبور خودِ بخار و شیر قطع‌و‌وصل سوخت مشعل دیگ. شیر سوخت گاز یا گازوئیل باید برای همان سوخت و الزامات ایمنی مدار احتراق تأیید شده باشد و نباید با شیر بخار جایگزین شود. هنگام سفارش، محل نصب و نوع سیال را روشن کنید. اگر موضوع شما شیر سوخت یا کیفیت احتراق است، آشنایی با منطق تنظیم شعله تجهیزات گرمایشی می‌تواند به درک بهتر سامانه کمک کند.

مطالعه مرتبط در مجله نیرو تهویه دماوند: تنظیم شعله جت هیتر گازی و گازوئیلی؛ این مطلب درباره جت هیتر است و راهنمای مستقیم نصب شیر دیگ بخار محسوب نمی‌شود.

اشتباهات رایج هنگام انتخاب و نصب

خرید مدل مخصوص آب به جای بخار، بی‌توجهی به فشار حداقلی شیرهای پایلوت‌دار، انتخاب ولتاژ اشتباه و اتکا به سایز رزوه از خطاهای متداول هستند. همچنین نصب برخلاف جهت جریان، حذف تجهیزات موردنیاز خط یا راه‌اندازی بدون آزمایش نشتی می‌تواند به خرابی سریع منجر شود. هیچ‌گاه شیر برقی را جایگزین شیر اطمینان، کنترل سطح آب یا حفاظت مستقل دیگ نکنید.

بازکردن یا سرویس شیر روی خط پرفشار و داغ خطر سوختگی شدید دارد. عیب‌یابی باید پس از ایزوله‌کردن، قطع و قفل‌کردن انرژی، تخلیه ایمن فشار و سردشدن کامل تجهیز توسط فرد صلاحیت‌دار انجام شود. تغییرات مدار ایمنی و مشعل را فقط طبق دستورالعمل سازنده و الزامات فنی انجام دهید.

چک‌لیست استعلام قیمت و خرید

برای دریافت پیشنهاد دقیق، این اطلاعات را آماده کنید: نوع سیال و کاربرد، دمای کمینه و بیشینه، فشار بالادست و پایین‌دست، دبی یا ظرفیت مصرف‌کننده، سایز و نوع اتصال، ولتاژ و نوع برق، وضعیت پیش‌فرض NC/NO، مدت زمان روشن‌بودن بوبین، برند و مدل فعلی و تصویر پلاک. اگر قطعه جایگزین می‌خرید، تطبیق کامل کد فنی از سفارش بر اساس ظاهر مطمئن‌تر است.

ارتباط با نیرو تهویه دماوند و مطالعه مطالب مرتبط

نیرو تهویه دماوند در حوزه تجهیزات گرمایشی صنعتی فعالیت می‌کند. برای پرسش درباره محصولات و تجهیزات عرضه‌شده این مجموعه از صفحه تماس استفاده کنید. موجودی یا فروش اختصاصی شیر برقی بخار در وب‌سایت در زمان تهیه این متن تأیید نشده است؛ بنابراین برای تهیه همین قطعه، موجودی را مستقیماً استعلام کنید.



جمع‌بندی

بهترین شیر برقی دیگ بخار مدلی است که با نیاز واقعی خط و الزامات ایمنی آن سازگار باشد؛ نه صرفاً مدلی که کمترین قیمت را دارد. پیش از خرید، دیتاشیت را با شرایط عملیاتی تطبیق دهید و اختلاف فشار، دمای بخار، جنس آب‌بند، بوبین و ظرفیت عبور را بررسی کنید. اگر قطعه برای مدار سوخت مشعل است، آن را با شیر خط بخار یکسان فرض نکنید. تصمیم فنی دقیق، هزینه توقف و تعویض زودهنگام را کاهش می‌دهد.
