نقشه سیم‌کشی برد جت هیتر؛ راهنمای ترمینال‌ها و آموزش نصب

نقشه سیم‌کشی برد جت هیتر نشان می‌دهد برق ورودی L و N و اتصال EARTH/PE چگونه به برد و قطعاتی مانند FAN، IGNITER، VALVE/PUMP، THERMOSTAT، PRESSURE SWITCH و FLAME SENSOR متصل می‌شوند. ترتیب عملکرد معمول شامل روشن‌شدن فن، تأیید جریان هوا، فعال‌شدن جرقه و سوخت و سپس تشخیص شعله است. چون شماره ترمینال‌ها و رنگ سیم‌ها در مدل‌های مختلف متفاوت‌اند، سیم‌کشی باید فقط بر اساس Wiring Diagram همان دستگاه انجام شود

نقشه سیم‌کشی برد جت هیتر نشان می‌دهد برق ورودی و خروجی‌های برد چگونه به موتور فن، جرقه‌زن، شیر برقی یا پمپ سوخت، ترموستات، پرشر هوا و سنسور شعله متصل می‌شوند. این نقشه برای نصب برد، تعویض قطعات و عیب‌یابی روشن‌نشدن یا خاموش‌شدن ناگهانی دستگاه ضروری است. سیم‌کشی اشتباه ممکن است ترتیب ایمن راه‌اندازی را به هم بزند و به اتصال کوتاه، سوختن برد، آسیب موتور یا پمپ، برق‌گرفتگی، آتش‌سوزی یا نشت سوخت منجر شود. جابه‌جایی فاز و نول، اتصال اشتباه شیر برقی یا حذف سنسورهای حفاظتی از خطاهای خطرناک هستند. تکنسین با استفاده از نقشه همان مدل می‌تواند ترمینال‌های فاز و نول (L و N)، ارت (EARTH)، فن (FAN)، جرقه‌زن (IGN)، مسیر سوخت (VALVE/PUMP)، ترموستات (TH)، پرشر هوا (PRESS) و سنسور شعله (FLAME) را شناسایی کند، مسیر سیم‌ها را بررسی کند و پیش از تعویض برد، خرابی قطعات جانبی را جداگانه آزمایش کند. در این راهنما، نحوه خواندن نقشه برد جت هیتر ، معرفی اجزای مدار، رنگ و شماره ترمینال‌ها، مراحل سیم‌کشی، خطاهای رایج، روش عیب‌یابی و تصمیم‌گیری میان تعمیر و تعویض برد را بررسی می‌کنیم. رنگ سیم و شماره ترمینال در همه مدل‌ها یکسان نیست؛ بنابراین نقشه و دفترچه سازنده مرجع نهایی است.



برای بررسی مدل‌ها و هزینه خرید، صفحه خرید جت هیتر و قیمت جت هیتر را ببینید. برای راهنمایی فنی نیز از صفحه تماس با نیرو تهویه دماوند استفاده کنید.





برد جت هیتر چگونه کار می‌کند؟

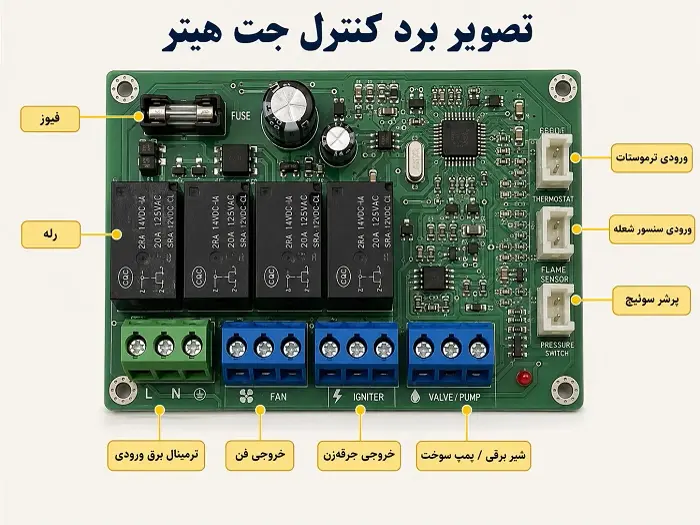

وظیفه برد کنترل جت هیتر

برد کنترل، مرکز فرمان جت هیتر است. این قطعه اطلاعات ترموستات و سنسورهای ایمنی را دریافت کرده و در زمان مناسب، فن، جرقه‌زن و شیر برقی سوخت را فعال یا غیرفعال می‌کند.

عملکرد ترموستات

ترموستات دمای محیط را اندازه‌گیری می‌کند. زمانی که دما کمتر از مقدار تنظیم‌شده باشد، فرمان روشن‌شدن را به برد می‌فرستد و پس از رسیدن محیط به دمای مطلوب، فرمان گرمایش را قطع می‌کند.

نحوه فرمان به فن

پس از دریافت فرمان ترموستات، برد از طریق خروجی FAN موتور فن را روشن می‌کند. در بعضی مدل‌ها، پرشر هوا نیز باید کارکرد صحیح فن و جریان مناسب هوا را تأیید کند تا مرحله جرقه‌زنی آغاز شود.

نحوه فرمان به شیر برقی

پس از روشن‌شدن فن و تأیید تجهیزات ایمنی، برد ابتدا جرقه‌زن و سپس شیر برقی گاز یا گازوئیل را فعال می‌کند. با بازشدن شیر برقی، سوخت وارد محفظه احتراق شده و شعله تشکیل می‌شود.

کنترل سنسور شعله

میله یون یا فتوسل، تشکیل شعله را به برد اعلام می‌کند. اگر برد در مدت تعیین‌شده شعله را تشخیص ندهد، برای جلوگیری از تجمع سوخت، شیر برقی را بسته و دستگاه را وارد حالت خطا می‌کند.

علامت روی برد	کاربرد معمول
L یا LINE	فاز ورودی
N یا NEUTRAL	نول ورودی
PE یا EARTH	ارت حفاظتی و اتصال بدنه
GND	زمین مدار یا مرجع سیگنال؛ فقط طبق نقشه سازنده
MOTOR یا FAN	خروجی موتور فن
IGN یا IGNITER	خروجی جرقه‌زن
VALVE یا GAS	خروجی شیر برقی گاز
PUMP یا OIL	خروجی پمپ یا شیر گازوئیل
FLAME، ION یا FS	ورودی سنسور شعله یا میله یون
PHOTO یا CDS	ورودی فتوسل
PRESS یا APS	ورودی پرشر سوئیچ
LIMIT یا OVERHEAT	ترموستات حد و حفاظت حرارتی
TH، T1/T2 یا ROOM	ورودی ترموستات محیطی
ALARM	خروجی چراغ یا آژیر خطا
